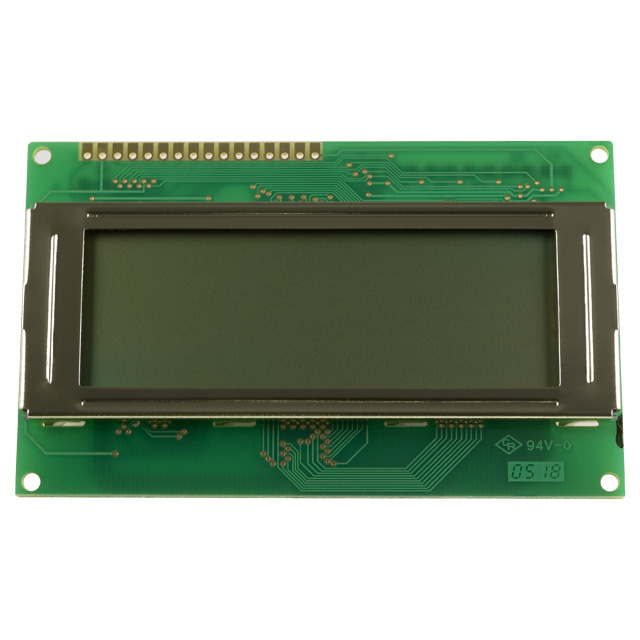

LCD液晶顯示模組中TAB是什么意思？以下LCD液晶顯示模組生產廠家簡單介紹如下：

LCD液晶顯示模組中的TAB又叫“帶載自動焊”

TAB是將芯片預先封入編帶內，然后用貼片機逐個貼裝到PCB和熱壓在LCD屏引線端。當SMD的引線間距在0.3mm以下時，QFP封裝便難于進一步縮小引線距。采用TAB就能較好地解決半導體器件的多功能、多引線和小引線間距問題。當引線間距縮小到0.15mm時，TAB的引線多達864條。TAB是一種速度較快的封裝新技術，已引起世界各先進國家的重視。TAB是將一種LSI芯片鍵合到載帶的基帶上的新型微電子互連技術，它具有以下優點:

①TAB封裝體積小，封裝體薄膜化，重量比其他封裝大為減輕。

②封裝密度高，適宜做多引線的LS封裝。TAB的凸點電極可做到20~30m，凸點中心間距可小到40m

③TAB技術使LSI內部的引線更短和更緊湊，提高了電路的高頻性能。

④采用TAB能方便地進行電氣特性和老化特性測試。

⑤TAB有較大的引線橫截面，并有銅引線作為布線材料，因此機械強度高，接觸電阻小熱性能良好。

⑥一般的引線鍵合為點接觸，鍵合強度抗拉力只有50-100mN，TAB的鍵合點為面接觸，其鍵合強度為前者的10倍，具有較高的可靠性

⑦采用TAB技術使高密度、多功能LSI的成本降低。
