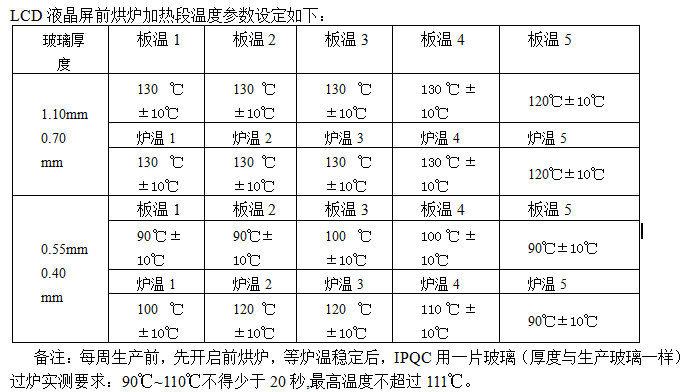

LCD液晶屏涂膠預烘烤工藝參數如下圖：

LCD液晶屏涂膠預烘后檢查事項如下：

1）在前烘爐出料對感光膠涂布質量進行全檢，檢查時雙手要戴手套，挾住涂好感光膠的玻璃16〃邊緣，不要接觸到涂膠表面，嚴格檢查玻璃涂布感光膠是否合格，不合格則返工處理。每籃玻璃必須做好標識。

2）感光膠涂布質量的檢查標準：針孔、條紋、氣泡、膠不均勻、卡玻璃（刮傷）、其它。

3）每生產完一個品種對此品種的涂膠返工情況記錄在涂膠記錄表中，每班換一張表。連續2個品種返工率超過10%，通知領班和工藝工程師處理。

4）感光膠涂布質量抽檢合格后才能通知涂膠工位進行批量生產。

5）對挑出的涂膠質量不合格玻璃，按指定位置擺放，然后統一在脫膜段或堿槽進行返工脫膜，每藍玻璃夾好型號標識卡。返工玻璃清洗干凈后，玻璃的插籃方向必須與PR清洗要求一致。
